Hvad er en trykafbryder?

En trykafbryder er en af ​​de mest fundamentale, men ofte oversete komponenter i væskekontrol- og automatiseringssystemer. Det er en elektromekanisk eller elektronisk enhed, der overvåger væske- eller gastryk i et system og udløser et elektrisk signal, når trykket når et forudbestemt sætpunkt. Uanset om applikationen involverer vandforsyning, trykluft, hydrauliske kredsløb eller industrielt maskineri, tjener trykafbrydere som de intelligente vogtere, der holder systemerne i drift sikkert og effektivt. PåNingbo TRUPOW Industrial Trade Co.,Ltd., vores trykafbrydere er konstrueret til at opfylde de krævende krav fra både boliger og tunge industrimiljøer, og udgør en kritisk del af vores omfattendePumpe tilbehørproduktsortiment.

At forstå, hvordan trykafbrydere fungerer, hvordan de vælges, og hvordan de integreres i bredere systemer, er vigtig viden for både ingeniører, indkøbsspecialister og facility managers. Denne guide gennemgår alt, hvad du behøver at vide, fra det grundlæggende driftsprincip til produktspecifikationer, installationsovervejelser og den rolle, trykafbrydere spiller som uundværligPumpe tilbehøri moderne væskehåndtering. Vores fabrik har brugt år på at forfine disse produkter for at levere maksimal pålidelighed og lang levetid på tværs af forskellige globale applikationer.

Hvordan virker en trykafbryder egentlig?

Kernen i hver trykafbryder er et enkelt, men elegant princip: mekanisk kraft genereret af væske- eller gastryk bruges til at aktivere en elektrisk kontakt. Når væske kommer ind i trykporten, skubber den mod et føleelement, oftest en membran, et stempel eller et Bourdon-rør. Efterhånden som trykket stiger, afbøjes følerelementet, indtil det når den krafttærskel, der er indstillet af en intern fjedermekanisme. På det tidspunkt udløser bevægelsen et sæt elektriske kontakter og åbner eller lukker et kredsløb afhængigt af kontaktens konfiguration.

Denne binære elektriske udgang, enten et åbent kredsløb eller et lukket kredsløb, bruges derefter til at udløse nedstrømshandlinger. I et boligvandpumpesystem, for eksempel, får et stigende tryk forårsaget af tanktryk, at kontakten afbryder strømmen til pumpemotoren, hvilket forhindrer overtryk. Når trykket falder, når der forbruges vand, bringer fjederen kontakterne tilbage til deres oprindelige tilstand, og pumpen genstarter. Denne automatiske cyklus gentages tusindvis af gange i løbet af produktets levetid, hvilket gør mekanisk robusthed til et ikke-omsætteligt krav.

Vores fabrik bygger følemembranen af ​​materialer, der er valgt specifikt til kompatibilitet med målmediet. Valgmuligheder omfatter:

• Rustfri stålmembraner til ætsende væsker og kemiske procesmiljøer
• NBR (nitril butadien gummi) membraner til standard vand- og olieapplikationer
• EPDM membraner til anvendelser, der involverer drikkevand og milde kemikalier
• PTFE-belagte membraner til meget aggressive eller slibende medier

De elektriske kontakter er typisk vurderet efter deres belastningskapacitet og skiftecyklusudholdenhed. Forgyldte kontakter bruges i lavstrømssignalkredsløb, hvor oxidationsmodstand er altafgørende, mens sølvlegeringskontakter er valgt til motorstyrekredsløb med højere strømstyrke. Kontaktarrangementet, enten normalt åbent (NO), normalt lukket (NC) eller skifte (CO), skal passe til målsystemets styrelogik.

Moderne trykafbrydere fraTRUPOW Inkorporerer også forseglede huse med IP65- eller IP67-klassificeringer, hvilket sikrer, at fugt, støv og industrielle forurenende stoffer ikke kan kompromittere interne komponenter. Denne opmærksomhed på miljøbeskyttelse er det, der adskiller en langvarig industriel komponent fra et produkt, der fejler for tidligt under krævende feltforhold.

Hvad er hovedtyperne af trykafbrydere?

Pressostater er ikke et one-size-fits-all-produkt. Industrien har udviklet flere forskellige designs, hver optimeret til specifikke trykområder, medietyper og applikationsmiljøer. At vide, hvilken type der passer til dit system, er det første skridt mod en pålidelig installation.

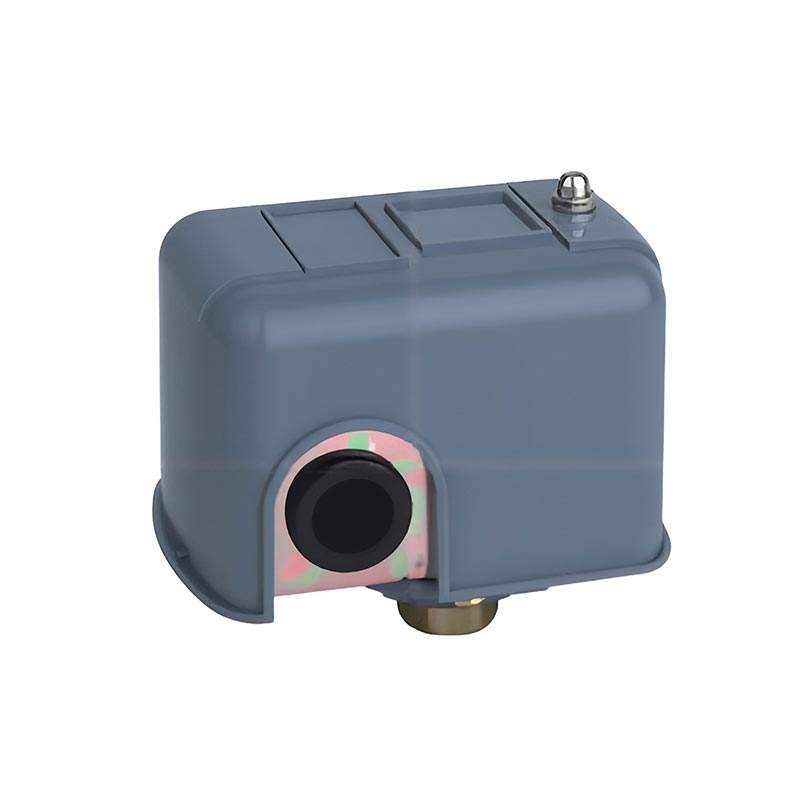

Elektromekaniske trykafbrydere

Disse er den traditionelle og mest udbredte sort. Et mekanisk føleelement aktiverer direkte en elektrisk kontakt med snapvirkning. De er robuste, omkostningseffektive og velegnede til en bred vifte af industrielle og kommercielle applikationer. VoresPumpe tilbehørlinje inkluderer elektromekaniske trykafbrydere designet til trykområder fra 0,5 bar op til 25 bar.

Elektroniske eller solid-state trykafbrydere

Disse enheder bruger en piezoelektrisk eller keramisk tryksensor kombineret med et integreret kredsløb til at detektere trykændringer og generere et elektronisk skiftesignal. De tilbyder overlegen præcision, ingen bevægelige dele og er ideelle til applikationer, hvor gentagelighed og lang levetid ved hyppig cykling er afgørende.

Differenstrykkontakter

I stedet for at måle absolut eller overtryk reagerer differenstrykafbrydere på forskellen i tryk mellem to punkter i et system. De bruges i vid udstrækning til filterovervågning, flowdetektion og HVAC-applikationer, hvor en stigende trykforskel signalerer et blokeret filter eller begrænset flowvej.

Vakuumtrykkontakter

Vakuumafbrydere, der er designet til at fungere under atmosfærisk tryk, bruges i sugesystemer, vakuumpakkeudstyr og medicinsk udstyr. De kræver et følerelement, der er i stand til at reagere nøjagtigt på undertryk uden mekanisk fejl.

Tabellen nedenfor opsummerer de vigtigste karakteristika for hver type:

Hvad er de vigtigste tekniske specifikationer at vide?

Ved evaluering af trykafbrydere til indkøb eller systemdesign fortæller produktdatabladet kun en del af historien. At forstå, hvad hver specifikation faktisk betyder i praksis, og hvordan den påvirker systemets ydeevne, er det, der adskiller en informeret beslutning fra en kostbar fejl. Nedenfor er de mest kritiske parametre at evaluere sammen med vejledning om, hvilke værdier man skal kigge efter i forskellige applikationer.

Sætpunkt og differentialområde

Setpunktet er den trykværdi, ved hvilken kontakten aktiveres. Differentialet (også kaldet hysterese) er forskellen mellem ind- og udkoblingstrykket. Et korrekt konfigureret differentiale forhindrer hurtige koblingscyklusser (korte cyklusser), der kan beskadige pumpemotorer og reducere komponenternes levetid.

Elektrisk vurdering

Udtrykt som maksimal spænding og strøm kan kontakterne sikkert skifte. Motorbelastninger kræver en højere klassificering end resistive belastninger på grund af startstrøm. Reducer altid kontakter med mindst 20 %, når der skiftes induktive belastninger såsom motorkontaktorer eller magnetventiler.

Ingress Protection (IP-klassificering)

Definerer modstand mod faste partikler og vand. IP65 er velegnet til de fleste industrielle miljøer. IP67 eller IP68 er påkrævet til nedsænkelige eller udendørs installationer udsat for regn og vask.

Vores komplette produktspecifikationstabel for standardenPumpe tilbehørtrykafbryder serie fraNingbo TRUPOW Industrial Trade Co.,Ltd.er angivet nedenfor:

Hvor er trykafbrydere mest brugt?

Pressostatens alsidighed er en af ​​grundene til, at den er blevet en standardkomponent på tværs af så mange industrier. Fra den mindste boosterpumpe til husholdningsbrug til en flertrins industriel kompressorbank spiller disse enheder en grundlæggende rolle i automatiseret trykstyring. Vores fabriksforsyningerPumpe tilbehørherunder trykafbrydere til kunder i mere end 40 lande, hvilket giver os dyb indsigt i det bredest mulige udvalg af applikationer i den virkelige verden.

Vandforsyning og trykforøgende systemer

Dette er den mest udbredte applikation globalt. Trykafbrydere styrer start og stop af vandpumpemotorer i bolig-, erhvervs- og landbrugsmiljøer. Når de er konfigureret korrekt, opretholder de ensartet vandtryk i distributionssystemet uden at kræve konstant manuel indgriben. Nøglekrav til denne ansøgning omfatter:

• Kompatibilitet med drikkevand (NSF- eller WRAS-certificering)
• Justerbare ind- og udskæringsindstillinger for at matche tank- og pumpekarakteristika
• Termisk overbelastningsbeskyttelse for at beskytte mod beskadigelse af pumpemotoren
• Anti-short-cycling funktioner til at beskytte mod hurtige trykudsving

Industrielle trykluftsystemer

Luftkompressorer er afhængige af trykafbrydere til at cykle kompressormotoren mellem en ladet og ubelastet tilstand, og holder modtagertanken inden for et defineret trykbånd. Kontakter med høj cyklus levetid er afgørende her, fordi kompressorer i travle værksteder eller produktionsfaciliteter kan cykle dusinvis af gange i timen.

Hydrauliske maskiner og kraftenheder

I hydrauliske systemer bruges pressostater til at signalere, når et kredsløb har nået sit mål for driftstryk, hvilket udløser det næste trin i en automatiseret sekvens. De fungerer også som sikkerhedslåse, der lukker den hydrauliske kraftenhed ned, hvis trykket falder under en minimumstærskel, hvilket kan indikere en lækage eller pumpesvigt.

VVS og køling

Både højtryks- og lavtryksafbrydere beskytter kølemiddelkredsløbene mod at fungere uden for sikre trykgrænser. En højtrykskontakt udløser kompressoren, hvis afgangstrykket overstiger et sikkert maksimum, mens en lavtrykskontakt forhindrer drift, når kølemiddelpåfyldningen er utilstrækkelig.

Brandsluknings- og sprinkleranlæg

Trykafbrydere i brandslukningssystemer registrerer et fald i systemtrykket forårsaget af, at et sprinklerhoved aktiveres, udløser et alarmsignal og starter jockey- eller hovedbrandpumper. Pålidelighed og responshastighed er helt afgørende i denne livssikkerhedsapplikation.

Hvordan vælger du den rigtige trykafbryder til dit system?

At vælge en pressostat er ikke blot et spørgsmål om at matche trykområdet. En systematisk udvælgelsesproces tager hensyn til mediet, den elektriske belastning, miljøet, den nødvendige præcision og de samlede ejeromkostninger over produktets levetid. Følgende tjekliste repræsenterer den metode, som vores ingeniørteam brugerNingbo TRUPOW Industrial Trade Co.,Ltd.anbefaler kunder ved specificering af pressostater til nye installationer eller udskiftninger.

Trin-for-trin Tjekliste for valg

1. Definer trykområdet:Identificer minimum og maksimum driftstryk i dit system. Switch-indstillingspunktet skal falde komfortabelt inden for det justerbare område for den valgte model, med mindst 10 % margin i hver ende.
2. Identificer mediet:Angiv den væske eller gas, der vil komme i kontakt med følerelementet. Vand, olie, luft, kemikalier og damp pålægger hver især forskellige materialekompatibilitetskrav til membranen og fugtede dele.
3. Bestem den elektriske belastning:Mål eller beregn den spænding, strøm og belastningstype (resistiv, induktiv eller motor), som kontaktkontakterne skal håndtere. Faktor i startstrøm for motorstartapplikationer.
4. Vurder miljøet:Vil afbryderen blive installeret indendørs, udendørs, i et vådt område eller i en eksplosiv atmosfære? Vælg en IP-klassificering og husmateriale i overensstemmelse hermed. ATEX- eller IECEx-certificering er obligatorisk for installationer i farlige områder.
5. Indstil differentialet korrekt:Beregn den påkrævede trykforskel (hysterese) baseret på det acceptable trykudsving i dit system og pumpens eller kompressormotorens anbefalede minimumsstoptid.
6. Bekræft certificeringer:Bekræft, at produktet har de lovpligtige certificeringer, der kræves til dit målmarked og anvendelse, såsom CE for Europa, UL for Nordamerika eller NSF for drikkevandskontakt.
7. Overvej servicevenlighed:I kritiske applikationer skal du vælge en model med feltjusterbare sætpunkter og let tilgængelige reservedele. Vores fabrik opretholder fuld tilgængelighed af reservedele til alle nuværende produktlinjer.

Tabellen nedenfor giver en hurtig referencevejledning, der kortlægger almindelige applikationer til de anbefalede produktparametre:

Hvad skal du vide, før du installerer en trykafbryder?

Selv trykafbryderen af ​​højeste kvalitet vil underpræstere eller svigte for tidligt, hvis den er installeret forkert. Installationspraksis påvirker direkte målenøjagtighed, koblingsrepeterbarhed og komponentens levetid. Følgende vejledning er hentet fra installationsvejledningen, der følger med allePumpe tilbehørprodukter fra vores fabrik og afspejler de mest almindelige problemer, man støder på i marken.

Monteringsposition og orientering

• Monter trykafbryderen med porten nedad eller vandret, hvor det er muligt, for at forhindre kondens eller snavs i at samle sig i følekammeret.
• Undgå montering direkte på en vibrerende pumpe eller kompressorhus uden en vibrationsisolerende adapter. Vedvarende vibrationer fremskynder kontaktslid og kan forårsage falske snubler.
• Sørg for, at kontakten er tilgængelig for periodisk inspektion og sætpunktsjustering uden at kræve systemnedlukning eller større demontering.

Rørforbindelse og tætning

• Brug altid den korrekte gevindforsegling til mediet. PTFE-tape er velegnet til de fleste vand- og luftanvendelser. Anaerobe gevindlåsende forbindelser bør anvendes til højtryks- eller vibrationsfølsomme forbindelser.
• Overspænd ikke portforbindelsen. Overstramning kan knække nylonhuset eller forvrænge følermembranen, hvilket fører til unøjagtig skift eller fuldstændig fejl. Tilspænd til den værdi, der er angivet i produktdatabladet.
• Installer en finmasket inline-si opstrøms for trykafbryderen i systemer med partikelforurening. En blokeret følerport er en af ​​de mest almindelige årsager til trykafbryderfejl i markinstallationer.

Elektriske ledninger

• Isoler systemet fra strøm før du foretager nogen ledningsforbindelser. Bekræft isolationen med en kalibreret spændingstester.
• Brug kabelforskruninger, der passer til kablets ydre diameter og klassificeret til installationsmiljøets IP-krav.
• Mærk alle ledninger tydeligt og noter sætpunktværdierne i systemvedligeholdelsesloggen til fremtidig reference.
• For trefasede motorapplikationer skal trykafbryderen tilsluttes styrekredsløbet, ikke direkte i motorstrømkredsløbet, medmindre kontaktkontakterne udtrykkeligt er klassificeret til motorens fuld belastning og låst rotorstrøm.

Indstilling af sætpunkt

De fleste elektromekaniske trykafbrydere har to justerbare fjedermekanismer: en stor fjeder, der styrer det udskårne (høje) sætpunkt, og en mindre fjeder, der styrer differentialet. Justering skal udføres med systemet under tryk og en kalibreret trykmåler installeret tæt på kontaktporten. Øg den store fjederspænding for at hæve udskæringspunktet; øge den lille fjederspænding for at udvide differentialet. Kontroller altid de endelige sætpunkter gennem mindst tre komplette on-off-cyklusser, før du forlader installationen.

Ofte stillede spørgsmål om trykafbrydere

Konklusion

En pressostat er langt mere end en simpel tænd-sluk-enhed. Det er den automatiserede intelligens, der holder pumper, kompressorer og hydrauliske systemer kørende sikkert og effektivt uden konstant menneskelig overvågning. At vælge den rigtige pressostat, installere den korrekt og vedligeholde den proaktivt er de tre søjler for pålidelig systemydelse. Fra membranmaterialet til kontaktvurderingen er alle specifikationer vigtige, og forståelsen af ​​disse specifikationer er det, der giver ingeniører og facility managers mulighed for at træffe sikre indkøbsbeslutninger.

Som producent med dyb ekspertise indenforPumpe tilbehør, Ningbo TRUPOW Industrial Trade Co.,Ltd.samler materialeteknik, elektroteknik og applikationsviden for at producere trykafbrydere, der fungerer konsekvent på tværs af hele spektret af globale industri- og boligmiljøer. Vores produkter er testet i henhold til internationale standarder, understøttet af omfattende dokumentation og understøttet af et lydhørt teknisk team, der er klar til at hjælpe med applikationsspecifikke spørgsmål.

Uanset om du specificerer en trykafbryder til en ny installation, udskifter en fejlbehæftet enhed eller ønsker at opgradere til et mere pålideligt produkt, har vores fabrik produktsortimentet og applikationsviden til at støtte dig hele vejen. VoresPumpe tilbehørkataloget dækker standardmodeller til de mest almindelige applikationer samt specialfremstillede løsninger til krævende eller usædvanlige driftsforhold.
